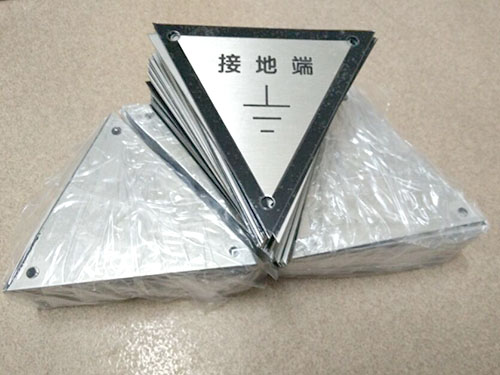

​东莞标牌主要发生在蚀刻不锈钢、铝标牌；铝叫氧化白斑，不锈钢是锈点黄斑；大多不是板材本身问题，是蚀刻后药水残留、钝化不到位、环境腐蚀导致。分为：已经生锈的成品处理、生产端预防、后期防护。下面介绍一下：
一、已经出现锈点 / 斑点的成品标牌怎么处理
1、不锈钢标牌（304/201）
1）轻微浮锈、黄斑（表面薄锈，没有坑点）
用不锈钢专用抛光膏 / 百洁布（尼龙软百洁布，不要钢丝球）顺着纹理擦拭；
擦拭完成清水冲洗干净，完全烘干；
再喷涂一层保护清漆 / 纳米防锈保护剂。
⚠️钢丝球会划伤表面，会加快再次生锈。
2）已经出现凹坑点蚀（药水已经腐蚀基材）
锈点坑洞无法打磨修复平整，直接报废；打磨只能去掉锈，坑还在，很快再次返锈。
2、铝合金标牌（白斑氧化）
铝的白斑是氧化腐蚀，打磨只能临时掩盖；如果已经腐蚀出麻点，无法复原，建议报废。
轻微白斑：专用铝抛光剂轻擦，清水洗净烘干，做封孔保护。
重要提醒：蚀刻填漆标牌，打磨尽量避开填漆凹槽，容易把漆磨掉。
二、生产过程产生生锈的根源与对策（重点）
1、蚀刻后酸性药水残留（高发）
蚀刻之后缝隙、图文凹槽残留氯化铁、酸性药水，水洗不彻底，后期慢慢返锈。
对策：
1. 蚀刻完成多级水洗：流水漂洗→中和槽（弱碱中和）→再多级清水漂洗；
2. 凹槽内部一定要高压喷淋冲洗，光浸泡洗不干净；
3. zui后一道zui好用纯水，减少氯离子残留。
2、钝化处理缺失或钝化失效
不锈钢蚀刻后必须做钝化；很多小厂省略钝化工序。
对策：
1. 不锈钢：使用不锈钢专用钝化液，严格控制温度、浸泡时间；钝化后再次水洗烘干；
2. 铝材：蚀刻后做封孔处理。
3、烘干不到位，带水分收卷包装
水洗后表面、凹槽内部有水汽，密封包装内部闷着，产生斑点。
对策：
1. 热风充分烘干，凹槽内部无残留水分；
2. 冷却到常温再包装，禁止热态直接装袋。
4、原材料问题
1）不锈钢用 201 材质，抗腐蚀差，潮湿、沿海环境极易生锈；潮湿环境优先 304，海边盐雾选 316L。
2）铝板材质差，杂质高，容易氧化白斑。
5、包装与存放环境
包装塑料袋不透气，梅雨季节内部凝露；包装内没有干燥剂。
对策：
1. 包装袋选用透气一点的 PE 袋，每包放干燥剂；
2. 仓库防潮，湿度控制 40‑60%，避免地面直接堆放。
三、后期防护工艺（做完标牌增加一道，大幅降低生锈概率）
喷涂透明保护清漆（常用）
蚀刻填漆完成，全部工序结束后，喷一层金属专用耐候保护清漆。
注意：油漆要选金属专用；烘烤温度不要过高，避免填漆变色；薄喷 2 遍，不要厚流挂。
缺点：会轻微改变表面手感光泽。
纳米防锈保护剂
薄型成膜，几乎不改变外观；适合不想改变标牌光泽的产品；防护年限弱于清漆，适合室内。
3. 铝标牌：阳极氧化封孔，比后喷漆更稳定。
四、现场快速判断锈点来源
刚生产出来就有锈斑：药水残留、水洗中和不到位。
放仓库 7‑30 天才出现斑点：烘干不足、包装凝露、仓库潮湿。
客户现场使用一段时间生锈：材质等级不够；环境盐雾大，缺少保护层。
五、车间实操避坑要点
1. 蚀刻凹槽缝隙容易藏药水，只浸泡清洗无效，必须高压喷淋；
2. 中和药水定期更换，失效中和液等于没有处理；
3. 钝化不能省，省钝化，后期大概率批量返锈；
4.201 不锈钢标牌，即使工艺做完美，潮湿、海边环境依然会生锈，尽量不要用在户外潮湿工况。
